Trang chủ: >> Máy phân cấp ruột xoắn >> Máy phân cấp ruột xoắn
Máy phân cấp ruột xoắn là một thiết bị phân cấp các hạt nhỏ bùn cát … dựa trên nguyên lý các hạt chất rắn có kích thước lớn nhỏ khác nhau, tỷ trọng khác nhau thì có tốc độ lắng trong chất lỏng cũng khác nhau, hạt quặng nhỏ lơ lửng trong nước theo dòng tràn chảy ra, các hạt to lắng xuống đáy máng. Bùn ban đầu được cho vào bên hông gần đầu thấp của máy phân cấp ruột xoắn. Những hạt lớn trong bùn chìm xuống được ruột xoắn vận chuyển lên đầu cao thành sản phẩm dạng hạt cát. Các hạt nhỏ mịn tràn qua ngưỡng vào phần sản phẩm bùn. Do vậy tách được hai dòng sản phẩm. Khi máy phân cấp ruột xoán làm việc, một lớp bùn cát lắng đọng thành lớp sát đáy thùng có tác dụng bảo vệ mặt đáy thùng khỏi bị mòn.
Thích hợp sử dụng rộng rãi trong nhà máy tuyển quặng kết hợp với máy nghiền bi hình thành đường tuần hoàn kín phân lưu cát-quặng hoặc sử dụng trong nhà máy tuyển quặng trọng lực để phân cấp quặng cát và bùn nhỏ, hay trong lưu trình tuyển quặng kim loại, tiến hành phân cấp cỡ hạt vữa quặng hoặc dùng cho công việc khử bùn, loại nước trong tuyển quặng, than.
Đặc điểm và ưu thế của kết cấu
Có 4 máy phân cấp ruột xoắn chính:
Máy phân cấp ruột xoắn đơn, máy phân cấp ruột xoắn loại máng cao xoắn đôi, máy phân cấp loại ngập nước ruột xoắn đơn, máy phân cấp loại ngập nước ruột xoắn đôi.
Loại máy phân cấp ruột xoắn đơn có hai loại là loại truyền thống và loại cải tiến. Đối với loại cải tiến, chúng được trang bị thiết bị nâng hạ tự động tại phần cuối bể tích cát. Nó làm giảm lượng cát ở vị trí dưới của bể xả. Như vậy quá trình phân loại có thể diễn ra liên tục mà không yêu cầu ngừng tháo cát và tạp chất. Với cách hoạt động như vậy nó có thể tiết kiệm điện năng từ 1-1,5Kwh, đồng thời làm giản chi phí bảo trì. Ngoài ra trong cấu tạo cũng tối giản đáng kể các khâu truyền động trung gian, giúp nó tăng hiệu quả hoạt động và tiết kiệm điện năng.
Máy phân cấp ruột xoắn có cấu trúc đơn giản, vận hành và bảo trì dễ dàng; nó có chất lượng tin cậy và độ bền cao. Các bộ phận của máy phân cấp ruột xoắn được làm bằng thép hợp kim, trục xoắn được đúc bằng gang đảm bảo độ bền và chống mài mòn. Về phương thức truyền động đã có sự đột phá về thiết kế truyền động. Đã áp dụng truyền động bằng bánh răng đĩa kiểu ô tô, làm cho truyền động càng giảm đi, tiết kiệm điện năng hơn. Máy phân cấp ruột xoắn được được trang bị thiết bị nâng hạ có thể điều khiển bằng tay hoặc bằng điện.

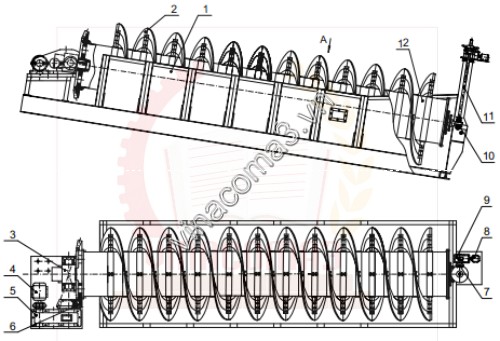

1- Thân máng; 2- Cánh xoắn; 3- Cụm ổ đỡ trên; 4- Động cơ chính; 5- Hộp giảm tốc chính; 6- Hai cặp bánh răng côn; 7- Cập bánh răng côn nâng vít; 8- Động cơ nâng vít; 9- Hộp giảm tốc nâng vít; 10- Cụm ổ đỡ dưới; 11- Trục vít nâng; 12- Cụm trục chính.
Thông số kỹ thuật máy phân cấp ruột xoắn :
| Kiểu | FG07 | FC20 | |
| Quy cách | Φ750 | Φ2000 | |
| Đường kính ruột xoắn (mm) | 900 | 2000 | |
| Kích thước thùng | Dài (mm) | 5500 | 11000 |
| Rộng (mm) | 850 | 2150 | |
| Góc nghiêng (độ) | 14~10.5 | 14~18.5 | |
| Độ cao dòng tràn (mm) | 350 | 1650 | |
| Năng xuất (Tấn/ 24h) | Lượng dòng tràn | 340 ~ 570 | 3240 ~ 5940 |
| Lượng cát hồi | 65 | 320 | |
| Kích thước ngoài (mm) | 6661x1110x1565 | 11090x2370x5286 | |
| Trọng lượng (t) | 3.8 | 25.9 | |
| Động cơ | Nâng | / | 2.2Kw |
| Truyền động | 3Kw | 15Kw | |
Máy phân cấp loại ruột xoắn ngập nước sử dụng hiệu quả để tách các hạt bùn đường kính 0,15 – 0,07mm
Máy phân cấp ruột xoắn chỉ ngập nước một phần sử dung hiệu quả để tách các hạt bùn đường kính 0,83 – 0,15mm.
